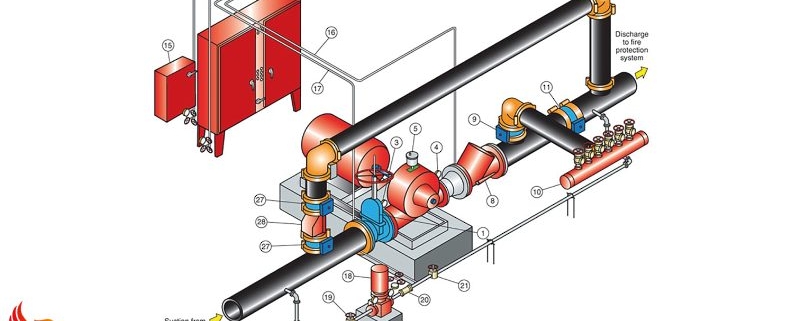

محاسبه و طراحی بوستر پمپ آتش نشانی

بوستر پمپ آتش نشانی سازه مهمی در یک ساختمان است که با قرار گرفتن در پمپ آب میزان فشار مورد نیاز آن را برای انجام عملیات اطفای حریق را ایجاد می کند. به سبب این کارایی مهم چگونگی محاسبه و طراحی بوستر پمپ آتش نشانی بسیار مهم است. چرا که یک اشتباه کوچک می تواند کارایی سازه را مختل کرده و عملیات خاموش کنندگی را دچار مشکل کند.

منظور از محاسبه و طراحی بوستر پمپ آتش نشانی چیست؟

زمانی که دغدغه شما محاسبه و طراحی بوستر آتش نشانی به بهترین شکل است، عواملی مثل میزان آب مورد نیاز ساختمان و فشار پاشش آن بیش از پیش مورد توجه قرار می گیرند. به طور کلی ساختمان ها از هوزریل یا جعبه های آتش نشانی برای اطفای حریق بهره می برند. هوزریل در مواقعی کاربرد دارد که مساحت ساختمان تا 800 متر مربع باشد. در صورت بیشتر بودن متراژ از معیار ذکر شده از جعبه های آتش نشانی بهره می برند.
جعبه های آتش نشانی در هر دقیقه 130 لیتر آب را صرف می کنند که معادل 50 گالن است. در حالی که این مقدار در هوزریل ها به 30 لیتر و 8 گالن کاهش پیدا می کند. در چنین شرایطی مبنای محاسبه و طراحی بوستر پمپ آتش نشانی باید با این دید انجام شود که دو آتش سوزی به طور همزمان در حال اجرا است یا از هر دو منبع باید استفاده‌ شود. در این صورت هر دو سیستم ذکر شده (هوزریل و جعبه آتش نشانی) باید بتوانند 30 دقیقه (تا زمان رسیدن ماموران آتش نشانی به محل) مقاومت کنند. در چنین شرایطی نقش بوستر بسیار مهم و حیاتی است. چرا که اگر فشار آب مناسب نباشد مقدار مقاومت سیستم های نام برده به شدت کاهش پیدا می کند. به همین خاطر است که محاسبه و طراحی بوستر پمپ آتش نشانی به شکل اصولی تا این حد مهم است. ناگفته نماند که این محاسبه باید به بخش های مختلفی از بوستر القا شود. در ادامه آنها را درج و بررسی می‌‌ کنیم.

1. محاسبه دبی
2. محاسبه هد
3. محاسبه حجم مخزن

محاسبه دبی

مقدار دبی یک جعبه آتش نشانی نصب شده در ساختمان باید حدود 50 gpm باشد. البته این مقدار در حالت فعالیت جعبه آتش نشانی حائز اهمیت است. برای محاسبه مقدار دبی موجود در یک واحد مسکونی کافی است که تعداد جعبه های آتش نشانی موجود در آنجا را در عدد 50 ضرب کنید. به طور مثال اگر در ساختمان شما 4 عدد جعبه آتش نشانی وجود دارد مقدار دبی شما برابر با 200 است. پس 200 یکی از مهم ترین ارقامی است که باید در حین محاسبه و طراحی بوستر پمپ آتش نشانی آن را لحاظ کنید.

محاسبه هد

پس از دبی، این مقدار هد است که در چگونگی محاسبه و طراحی بوستر پمپ آتش نشانی در اولویت قرار می گیرد. Pt = P1 + P2 + P3 یک فرمول کلی برای محاسبه این معیار است. در این بررسی P1= 1.5 × L × 0.04 کاهش فشار در مسیر با طول مسیر حرکت آب برابر است که از بالاترین نقطه جعبه آتش نشانی و با معیار عددی متر اندازه گیری می شود. افزون بر آن عبارت p2 با مقدار فشار ایجاد شده در قسمت سری شلنگ آتش نشانی برابر است. ناگفته نماند که این مقدار مساوی با 42mH2O خواهد بود. آخرین عبارت در این فرمول p3 است. P3 نیز با اندازه گیری ارتفاع دهانه تا جعبه آتش نشانی محاسبه می شود.

محاسبه حجم مخزن

در آخرین مرحله از روند طراحی و محاسبه بوستر پمپ آتش نشانی، باید حجم مخزن را بدست آورید. انجام این کار بسیار ساده است. کافی است عددی که برای دبی بدست آمده است را ضرب در 30 کنید. جوابی که بدست می آید همان حجم مخزن در قالب گالن است.

سایر نکات محاسبه و طراحی بوستر پمپ آتش نشانی

توصیه می کنیم که پس از انجام محاسبات ذکر شده، کلیه استاندارد های ساخت و نصب سازه را مورد بررسی قرار دهید. چرا که دستگاهی که از آن بهره می برید باید مطابق با بالاترین استاندارد های دنیا از جمله NFPA ساخته شده باشد. زمانی که بوستر را در پمپ نصب کردید آن را راه اندازی کرده و به طور کامل آزمایش کنید‌. در صورت مشاهده هرگونه ایراد آن را به فروشنده عودت دهید. جدای این مورد بوستر شما باید طوری طراحی شده باشد که قابلیت اطمینان آن بالا باشد. یعنی در صورت بروز هر نقصی بتواند آن را به سرعت منحل کرده و کارایی اصلی خود را حفظ کند.
این ویژگی (قابلیت اطمینان) علاوه بر بوستر ها در سیستم های خاموش کننده آتش از جمله CAFS به چشم میخورد. سیستم CAFS در واقع نمونه ای بروز شده از سامانه های خاموش کننده قدیمی است که پروسه اطفای حریق را با حداقل همکاری نیروی انسانی انجام می دهد. سیستم کفس برای مهار آتش از ترکیبی از کف و فوم بهره می برد که احتمال اشتعال دوباره آتش را به صفر می رساند. پروسه آنالیز فضا، مقدار فاصله با حریق و پرتاب فوم نیز به شکل اتوماتیک انجام می شود. در حال حاضر مجموعه بزرگ کفسیران تنها شرکتی است که به تکنولوژی و علم ساخت این سیستم در ایران دسترسی دارد. این شرکت سیستم ثابت را نیز با پشتیبانی از خاموش کننده کفس عرضه می کند که عملکردی مشابه با بوستر پمپ های آتش نشانی دارد و بسیار کارآمد است.

سوالات متداول

چرا طراحی و محاسبه بوستر پمپ آتش نشانی تا این حد مهم است؟

اگر این محاسبات به درستی انجام نشوند بوستر نمی تواند فشار مورد نیاز پمپ را برای انتقال آب فراهم کند‌. در این صورت پروسه اطفای حریق با شکست مواجه می شود.

این محاسبات باید توسط چه کسی انجام شود؟

مهندسان مکانیک و سیالات

آیا محاسبه بوستر ثابت و متغیر تفاوتی با یکدیگر دارد؟

بله، محاسبه بوستر متغیر دشوار تر است.
